La revolució modular: per què el disseny escalable és el futur dels sistemes elèctrics

En el món de l'automatització industrial i la distribució d'energia, la "rigidesa" és l'enemic del progrés. Durant dècades, els enginyers es van veure obligats a un racó: dissenyar un sistema monolític a mida que s'ajusti a les necessitats actuals però que demà es converteixi en un punt d'ancoratge car, o sobre-especificar el sistema a un cost inicial massiu.

Entradisseny modular.

La modularització ja no és només una paraula de moda; és un canvi fonamental en com concebem l'electricitat modernatancament. Mitjançant la descomposició de sistemes complexos en unitats funcionals estandarditzades, els fabricants estan aconseguint nivells de flexibilitat, eficiència tèrmica i velocitat--sense precedents. En aquesta immersió profunda, explorarem els avantatges tècnics de la modularitat i per què és correctetancamentL'estratègia és el batec del cor d'aquesta revolució.

1. Temps accelerat-per-mercat i "Enginyeria paral·lela"

Un dels colls d'ampolla més significatius de la integració elèctrica tradicional és el flux de treball lineal. Normalment, eltancamentés l'últim que s'ha de finalitzar després de congelar la disposició dels components interns. El disseny modular gira aquest guió.

L'avantatge tècnic

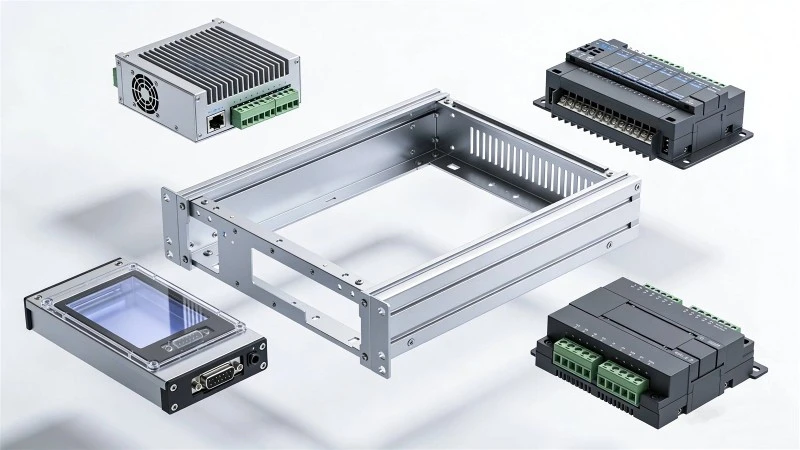

Mitjançant l'ús estandarditzattancamentmarcs-com ara els bastidors de 19-polzades estàndard o seccions de carril DIN-modular-els enginyers poden participar en "enginyeria paral·lela". Mentre s'està programant la lògica de control principal, es poden preconfigurar els subconjunts físics de la carcassa i la distribució d'energia.

Perspectiva d'experts:SegonsDisseny de sistemes elèctricsde Theodore R. Bosela (2024), la modularitat redueix el temps d'integració mecànica fins a un 40%. Les interfícies estandarditzades permeten la connectivitat "endoll-i-play", canviant la mà d'obra d'un cablejat de camp-complex a un simple muntatge-superior de banc.

Personalització dins de l'Estandardització

Per un costumtancamentfabricant, això significa proporcionar "plataformes base" que es poden modificar ràpidament amb retalls mecanitzats CNC-o suports de muntatge especialitzats sense redissenyar tot el marc estructural.

2. Gestió tèrmica avançada i compartimentació

La calor és el principal assassinat silenciós dels sistemes elèctrics d'alta{0}}densitat. En un monolític, estrettancament, els punts calents són difícils de gestionar perquè el flux d'aire sovint es veu obstruït per un "espaguetis" caòtic de cablejat.

La solució modular

Els sistemes modulars permetencompartimentació tèrmica. En separar els components-generadors de calor (com ara unitats de freqüència variable o fonts d'alimentació) en els seus propistancamentmòduls, podeu adaptar l'estratègia de refrigeració per a cadascun.

Refrigeració dirigida:Un mòdul d'alta calor-es pot equipar amb refrigeració líquida activa o ventiladors d'alt-CFM, mentre que els mòduls lògics sensibles romanen en un sistema tancat i refrigerat passivament.tancamentper evitar l'entrada de pols.

L'"efecte xemeneia":Les piles modulars es poden dissenyar per aprofitar la convecció natural, utilitzant l'alineació vertical per atraure la calor cap amunt i allunyar-se dels PLC-sensibles a la calor.

Referència:Recerca publicada alRevista d'embalatge electrònic(ASME, 2025) suggereix que la partició del flux d'aire-modular pot millorar el MTBF (temps mitjà entre fallades) en un 25% a causa de la reducció de l'estrès tèrmic localitzat als condensadors electrolítics.

3. Aïllament EMI/RFI: l'estratègia de la gàbia de Faraday

A mesura que els entorns industrials es tornen "més sorollosos" amb la proliferació de sensors IoT i la commutació d'alta-freqüència, la interferència electromagnètica (EMI) és una de les principals preocupacions.

L'avantatge de blindatge

Quan utilitzeu un modulartancamentsistema, cada mòdul actua com el seu propi Faraday Cage.

Aïllament:Els mòduls de potència d'alta-tensió es poden aïllar físicament i electromagnèticament de les unitats de processament de senyals de baixa-tensió.

Junta conductora:Mitjançant l'ús especialitzattancamentsegells-com ara silicona farcida de plata-o BeCu (coure beril·li)-entre costures modulars, manteniu la continuïtat elèctrica a tot el conjunt alhora que eviteu la-conversació entre seccions.

Per a un fabricant personalitzat, proporcionar untancamentamb un recobriment d'Alodine (conversió química) a les interfícies interiors és fonamental per garantir que aquestes connexions modulars segueixen sent conductores per a la connexió a terra.

4. Escalabilitat i el recinte "-A prova de futur".

L'única constant de la indústria moderna és el canvi. Una fàbrica podria començar amb tres línies de producció i ampliar-se a deu durant cinc anys.

El cicle de vida del manteniment

En una configuració tradicional, l'expansió sovint requereix una revisió completa de la sala elèctrica. En una configuració modular, simplement "allotjeu" un noutancamenta l'existent.

Intercanvi-calent:Els dissenys modulars sovint permeten canviar les unitats defectuoses sense apagar tot el sistema. Aquest és un argument de venda massiu per als centres de dades i la fabricació de processos continus-.

Sostenibilitat:En lloc de desballestar un armari d'acer massiu, només substituïu el mòdul específic que ha arribat al final--de vida útil. Això s'alinea amb elEconomia circularprincipis que s'estan codificant actualment en els estàndards industrials de la UE i Amèrica del Nord (p. ex.,ISO 14040).

5. Consideracions de disseny per a tancaments modulars

Si sou un enginyer que voleu implementar una estratègia modular, hi ha tres coses no-negociables per discutir amb el vostretancamentsoci:

Amunt{0}}tolerància:En els sistemes modulars, els errors mil·limètrics sumen. Assegureu-vos que el vostre fabricant utilitzi un mecanitzat CNC d'alta-precisió i ho segueixiDIN EN 12020-2per a toleràncies d'extrusió d'alumini.

Protecció d'entrada (classificacions IP):Mantenir una classificació IP66 o IP67 a través d'una interfície modular és difícil. Requereix ranures de juntes mecanitzades de precisió-i segells d'escuma de silicona d'alta-compressió.

Integritat de la interconnexió:Com es parlen els mòduls entre ells? Ja sigui a través de connectors d'estil Harting-resistents o de barres internes, eltancamentha de tenir punts d'entrada reforçats que no comprometin la rigidesa estructural.

Conclusió: Per què guanya la modularitat

El canvi cap a la modularitat dels sistemes elèctrics és una resposta a la necessitat de velocitat, fiabilitat i intel·ligència. Escollint un modulartancamentplataforma, no només esteu comprant una carcassa protectora; Esteu invertint en una arquitectura adaptable que creix amb la vostra tecnologia.

Com a fabricant de carcasses d'alumini i plàstic a mida, estem especialitzats en el "pont mecànic" que fa possible la modularitat. Des de dissipadors de calor-extrusats de precisió fins a unitats de diversos-compartiments amb protecció EMI-, us ajudem a crear sistemes tan flexibles com formidables.

Literatura i estàndards de referència:

Bosela, Theodore R. Disseny de sistemes elèctrics: fonaments i integració modular. 2024.

ASME. Journal of Electronic Packaging: Thermal Analysis of Modular Industrial Enclosures. 2025.

Comissió Electrotècnica Internacional. IEC 62208: tancaments buits per a conjunts d'aparells de commutació i control de baixa-tensió.

ISO 14040. Gestió ambiental - Avaluació del cicle de vida - Principis i marc.

El vostre sistema actual us frena?Tant si necessiteu un únic prototip com una sèrie de producció escalable d'unitats modulars, el nostre equip d'enginyers està preparat per ajudar-vos a optimitzar el vostre propertancamentprojecte. Poseu-vos en contacte amb nosaltres avui per obtenir una revisió gratuïta de DFM!
